無齒輪曳引機編碼器更換步驟（圖文版）

背景：

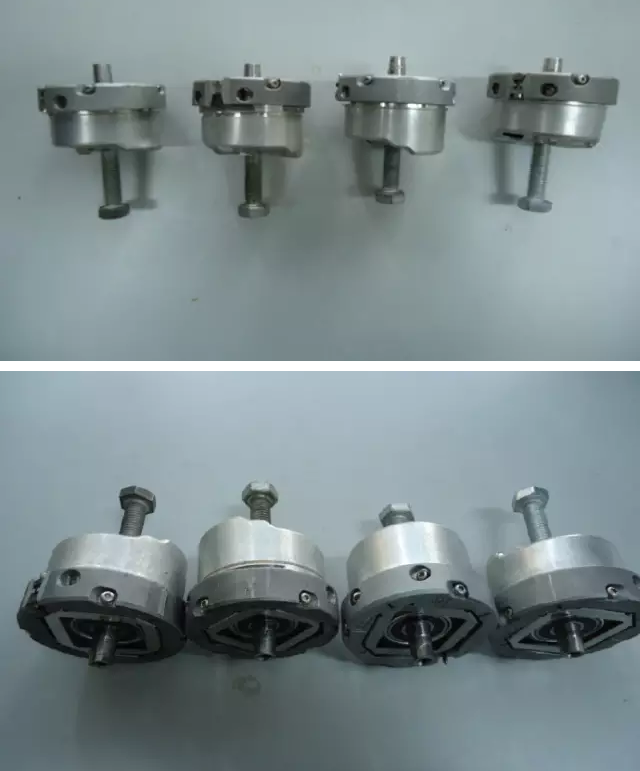

今年IRR陸續收到多起工地返回的帶著M10×90MM螺栓尾巴的編碼器，如圖

原因：

更換方法錯誤，現場直接用10MM螺絲將編碼器擰出，造成10MM螺絲永久性緊固在編碼器上無法拆卸，導致編碼器報廢。

措施：

編制正確編碼器更換步驟，普及到工程一線。

工具：

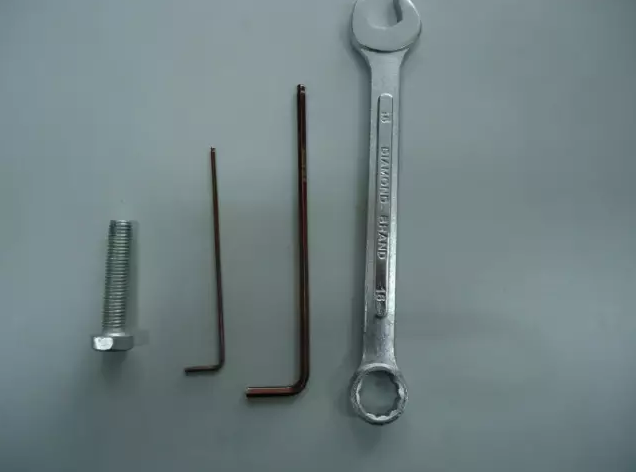

10 × 90mm螺栓，2.5mm內六角，5mm內六角，16mm扳手。如圖

步驟：

1、電梯打檢修，確定轎廂無人；

2、斷電，變頻器指示燈滅；

3、拆除編碼器線；

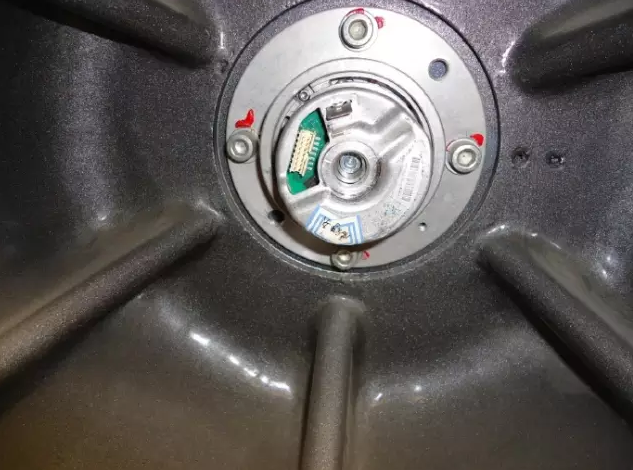

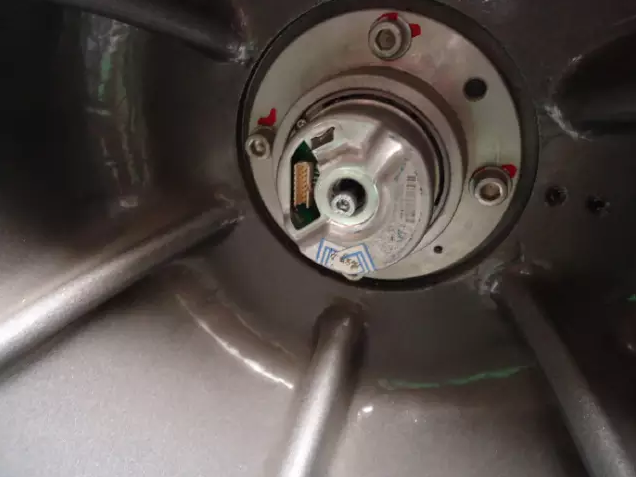

4、卸掉罩殼；如圖

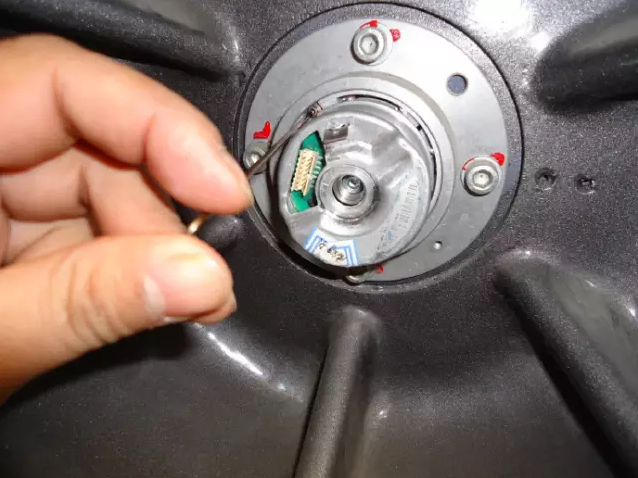

5、用2.5內六角扳手松掉編碼器漲緊螺絲，確認用手能夠轉動編碼器，如圖

6、將固定編碼的中心內六角螺絲M5 × 50逆時針松1.5圈左右，這一步非常重要，如圖

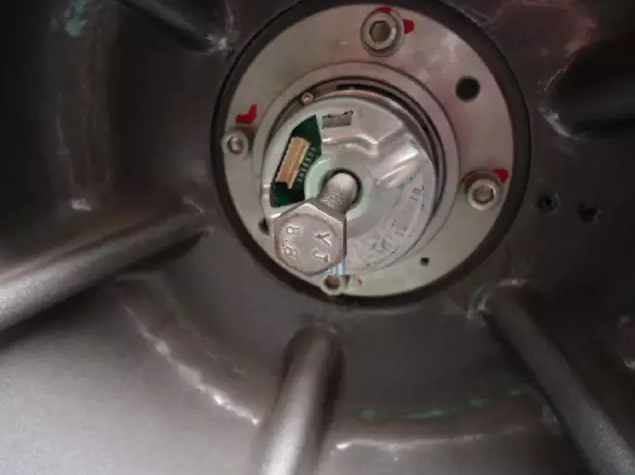

7、在編碼器中心部位用手擰進M10 × 90mm螺栓，如圖

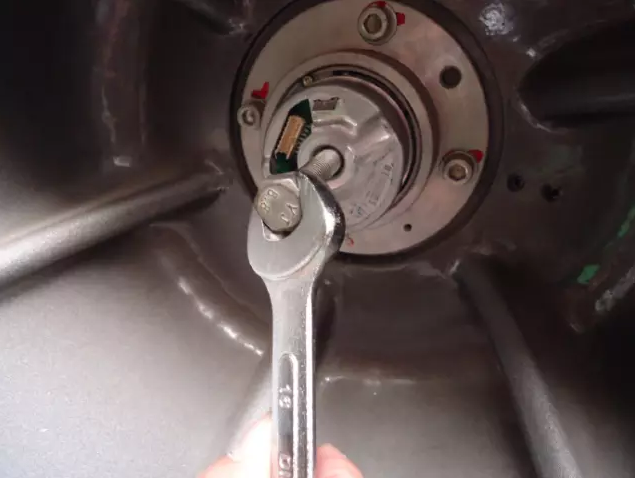

8、用16mm扳手沿順時針轉動M10 × 90mm螺栓，頂 M 5 × 50mm內六角螺絲端面，聽到“咚”的輕輕一聲，感覺M10 ×90螺栓松動，編碼器錐頭脫離主機錐套,停止扳手用力，退出10 ×90螺栓，如圖

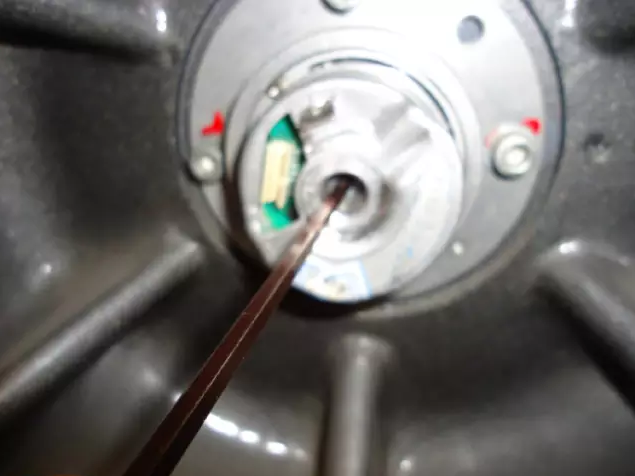

9. 再退出固定編碼器的內六角M5 × 50mm螺栓，如圖

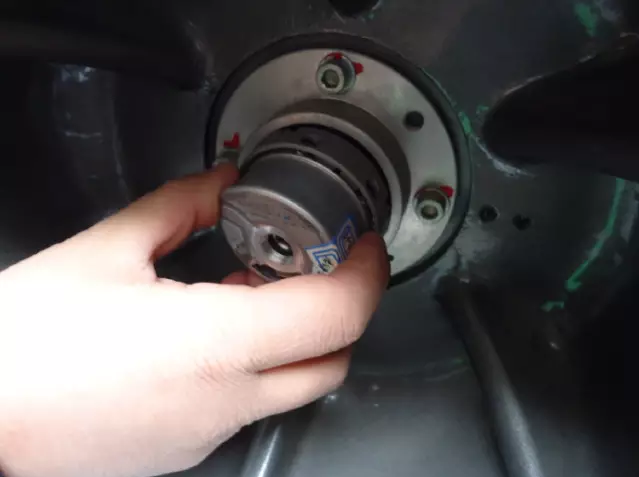

10.卸下編碼器。如圖
